Zahnkupplung
Hohes Drehmoment, sicherer Kraftschluss, kompakte Arbeitsstrom-Zahnkupplungen für präzise Bewegung.
Fragen Sie jetzt anHauptmerkmale
- Kompakte Größe
- Hohes Drehmoment
- Kein Schlupf (spielfrei)
- Kein Schleppmoment
- Optionale Anzahl von Zähnen
- Optionales Design der Verzahnung
- Arbeitsstromprinzip
- Optionale Spannungen
Produktbeschreibung

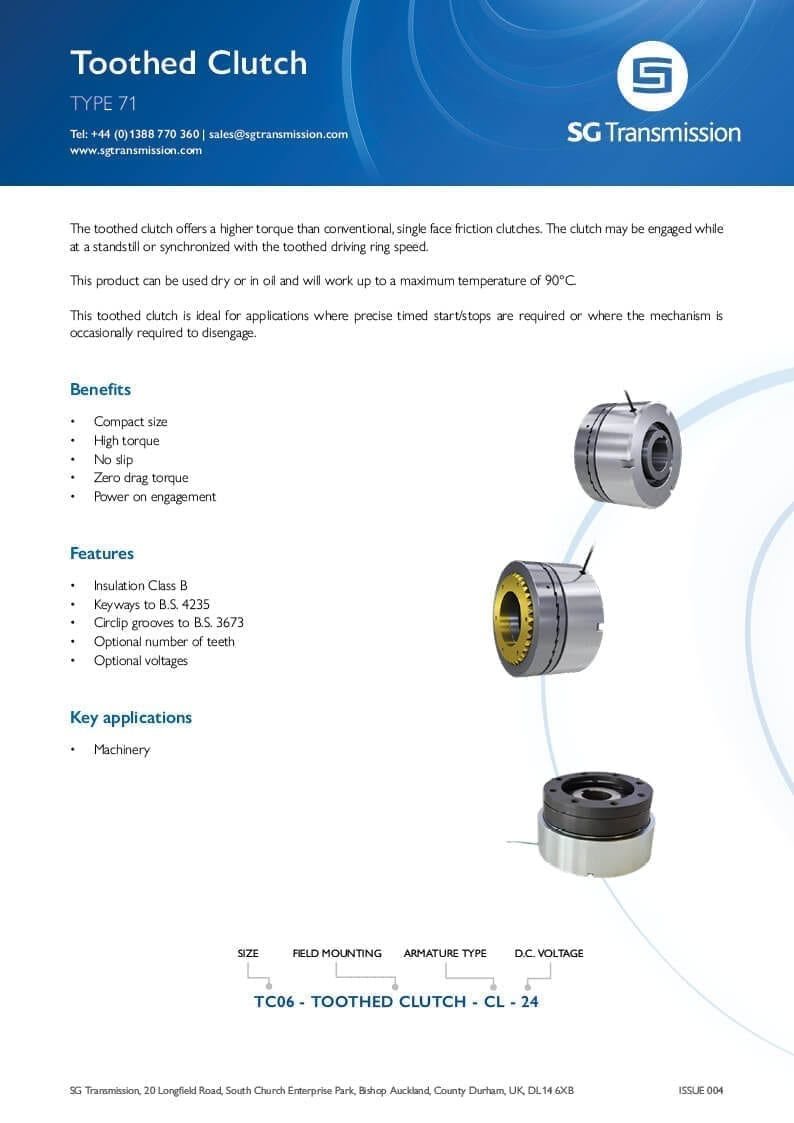

Die Zahnkupplung bietet ein höheres Drehmoment als herkömmliche, Einflächen-Reibkupplungen. Das Schließen der Kupplung kann im Stand erfolgen oder mit der Zahnkranzdrehzahl synchronisiert werden.
Dieses Produkt kann trocken oder in Öl verwendet werden. Der Arbeitstemperaturbereich gilt bis zu einer maximalen Temperatur von 90 °C.
Diese Zahnkupplung ist ideal für Anwendungen, bei denen präzise zeitlich abgestimmte Starts/Stopp Momente erforderlich sind, eine hohe Kraft benötigt wird bzw. ein zusätzlich mechanischer Kraftschluss gefordert wird.
Fragen Sie jetzt anHauptmerkmale
- Kompakte Größe
- Hohes Drehmoment
- Kein Schlupf (spielfrei)
- Kein Schleppmoment
- Optionale Anzahl von Zähnen
- Optionales Design der Verzahnung
- Arbeitsstromprinzip
- Optionale Spannungen
Produktbeschreibung
Die Zahnkupplung bietet ein höheres Drehmoment als herkömmliche, Einflächen-Reibkupplungen. Das Schließen der Kupplung kann im Stand erfolgen oder mit der Zahnkranzdrehzahl synchronisiert werden.
Dieses Produkt kann trocken oder in Öl verwendet werden. Der Arbeitstemperaturbereich gilt bis zu einer maximalen Temperatur von 90 °C.
Diese Zahnkupplung ist ideal für Anwendungen, bei denen präzise zeitlich abgestimmte Starts/Stopp Momente erforderlich sind, eine hohe Kraft benötigt wird bzw. ein zusätzlich mechanischer Kraftschluss gefordert wird.
Fragen Sie jetzt an
Um die technischen Zeichnungen für dieses Produkt herunterzuladen, geben Sie unten Ihre Daten ein und wir senden Ihnen einen Link zu den Dateien ...
"*" indicates required fields
Technische Zeichnung Zahnkupplung
Siehe zugehörige Downloads für das vollständige Datenblatt
Download ZeichnungenSiehe zugehörige Downloads für das vollständige Datenblatt
| Size | Torque TS (Nm) | Max P20 (W) | A1 H9 | A2 | A3 | B | C1 | C4 | C5 | Max E1 H7 | Max E2 H7 | E3 | E4 | E5 | E6 | G | H1 | K | N1 | N2 | N3 | R1 | S1 | S3 | T | U1 x4 | U2 | U6 | U7 | V | W1 | W2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TC06 | 21 | 15 | 80 | 63 | 66.5 | 30.6 | 22 | 15 | 20 | 17 | 17 | 12 | 35 | 27 | 38 | 0.2 | 2 | 6.1 | 72 | 46 | 33 | 24 | 21.4 | 29.4 | 2 | 4.5 | 3x3.1 | 3xM4 | M5 | 1.5 | 11.5 | 20 |
| TC08 | 50 | 20 | 100 | 80 | 85 | 27.5 | 24 | 20 | 23.5 | 22 | 20 | 15 | 42 | 32 | 45 | 0.3 | 2.5 | 8 | 90 | 60 | 37 | 24.5 | 26.9 | 35 | 2.5 | 5.5 | 3x4.1 | 3xM4 | M5 | 2 | 16 | 25 |
| TC10 | 110 | 16 | 125 | 100 | 107 | 30.8 | 27 | 25 | 32 | 30 | 30 | 20 | 52 | 42 | 55 | 0.3 | 3 | 9 | 112 | 76 | 47 | 27.6 | 32.8 | 42.1 | 3 | 6.5 | 3x5.1 | 3xM4 | M6 | 2 | 19 | 30 |
| TC12 | 195 | 37 | 150 | 125 | 133 | 35.6 | 30 | 30 | 42 | 40 | 35 | 25 | 62 | 49 | 64 | 0.3 | 3.5 | 10 | 137 | 95 | 52 | 30.6 | 40.6 | 53.5 | 3.5 | 6.5 | 3x6.3 | 3xM4 | M6 | 2.5 | 24 | 40 |
